重载之选

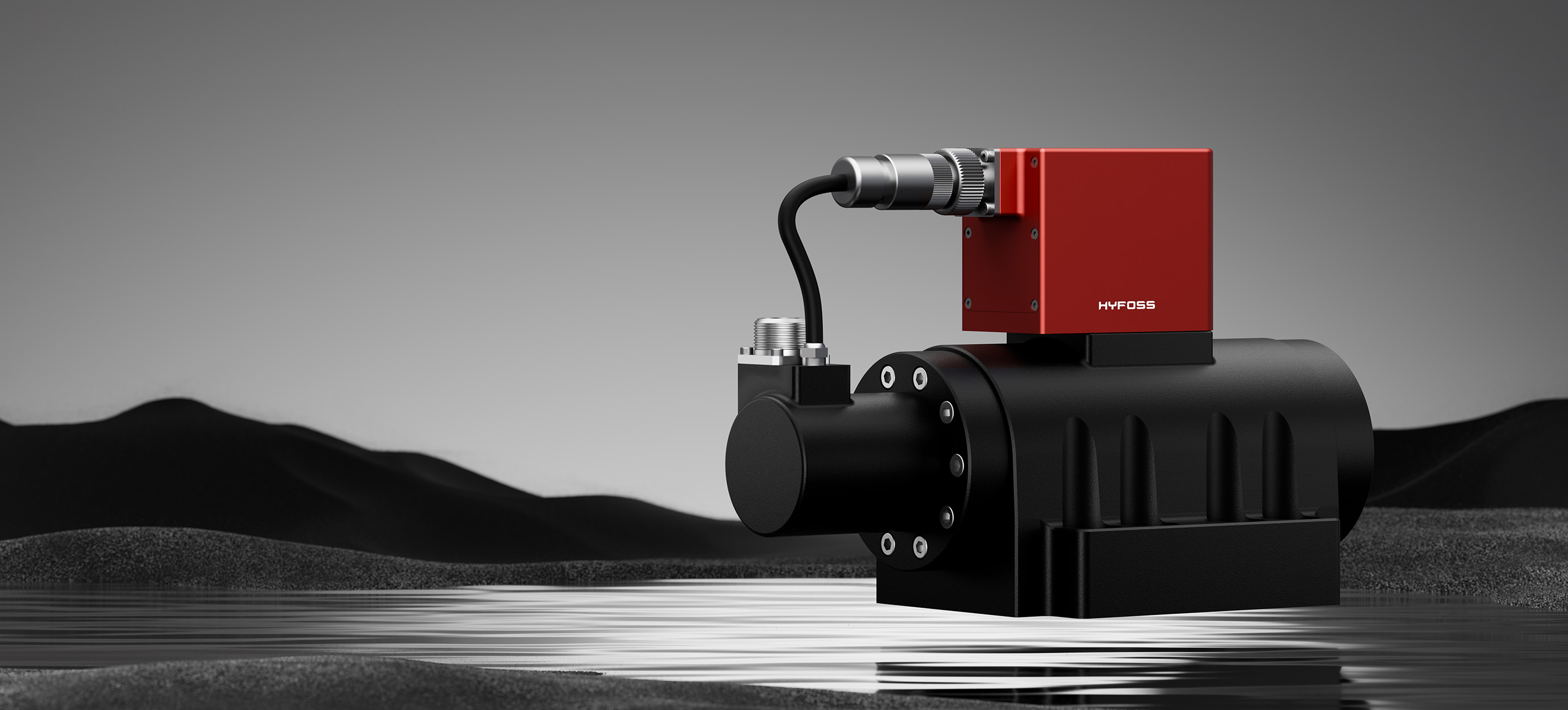

HF X10以高动态先导级与超大流量输出，满足重载、高速、高精度流量控制需求。

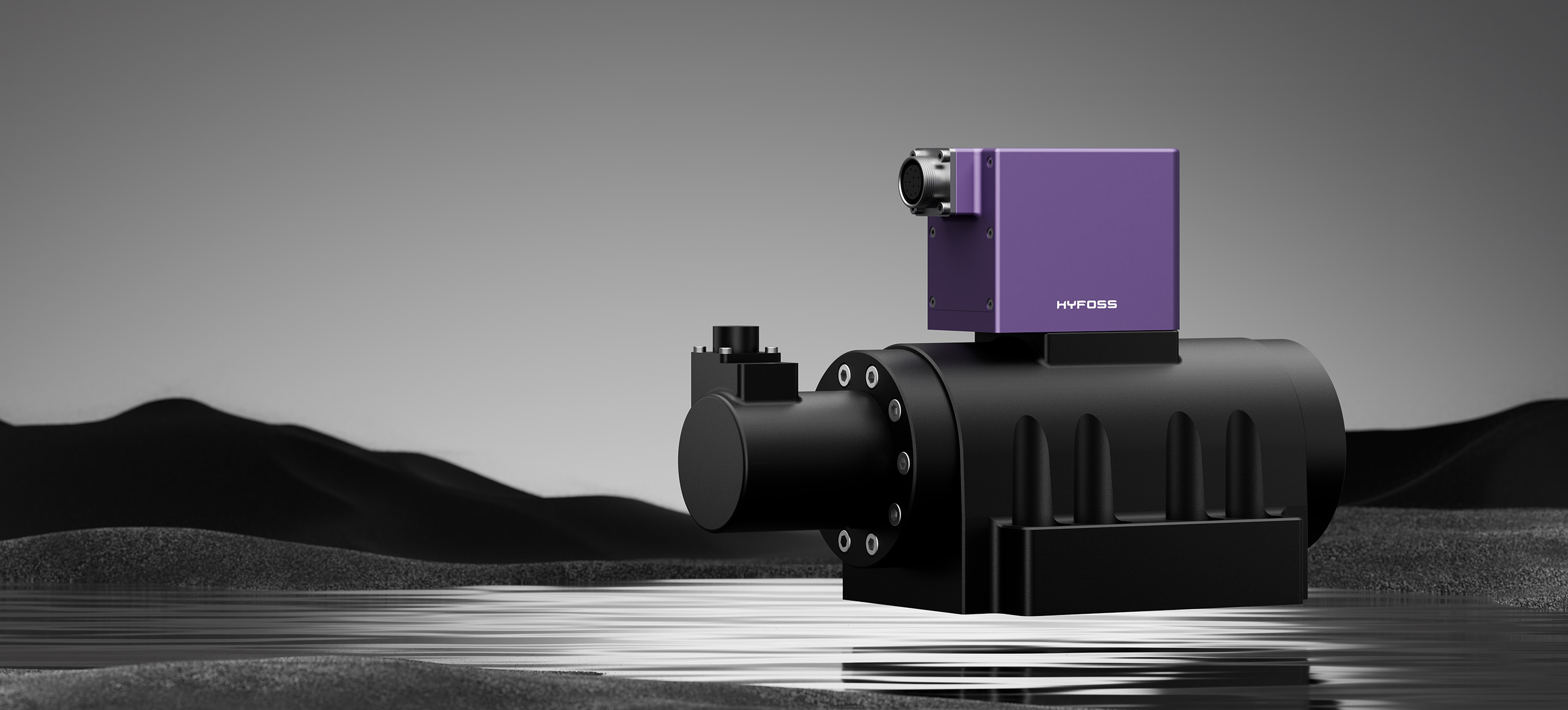

HF X10 专为大流量、高动态特性的严苛工况开发设计，采用成熟可靠的二级阀结构，以 HF 602 系列作为先导控制级，实现精准先导驱动与主级大流量输出。产品额定流量覆盖 400～1000 L/min，最大流量可达 1700 L/min，配备专用 X、Y 外接油口，支持先导级外部供油与回油，提升系统灵活性与控制稳定性。HF X10 具备低阈值、低滞环特性，零位稳定性优异，动态响应强劲，可在重载、高频、连续运行工况下保持一致可靠的控制表现，是替代国际高端大流量阀的优选方案。

＜ 17 kg

重量¹
400~1000 L/min

额定流量
＞ 80 Hz

频率响应²
＜ 12 ms

阶跃响应
＜ 2.0%

滞环³
＜ 14 L/min

内漏³

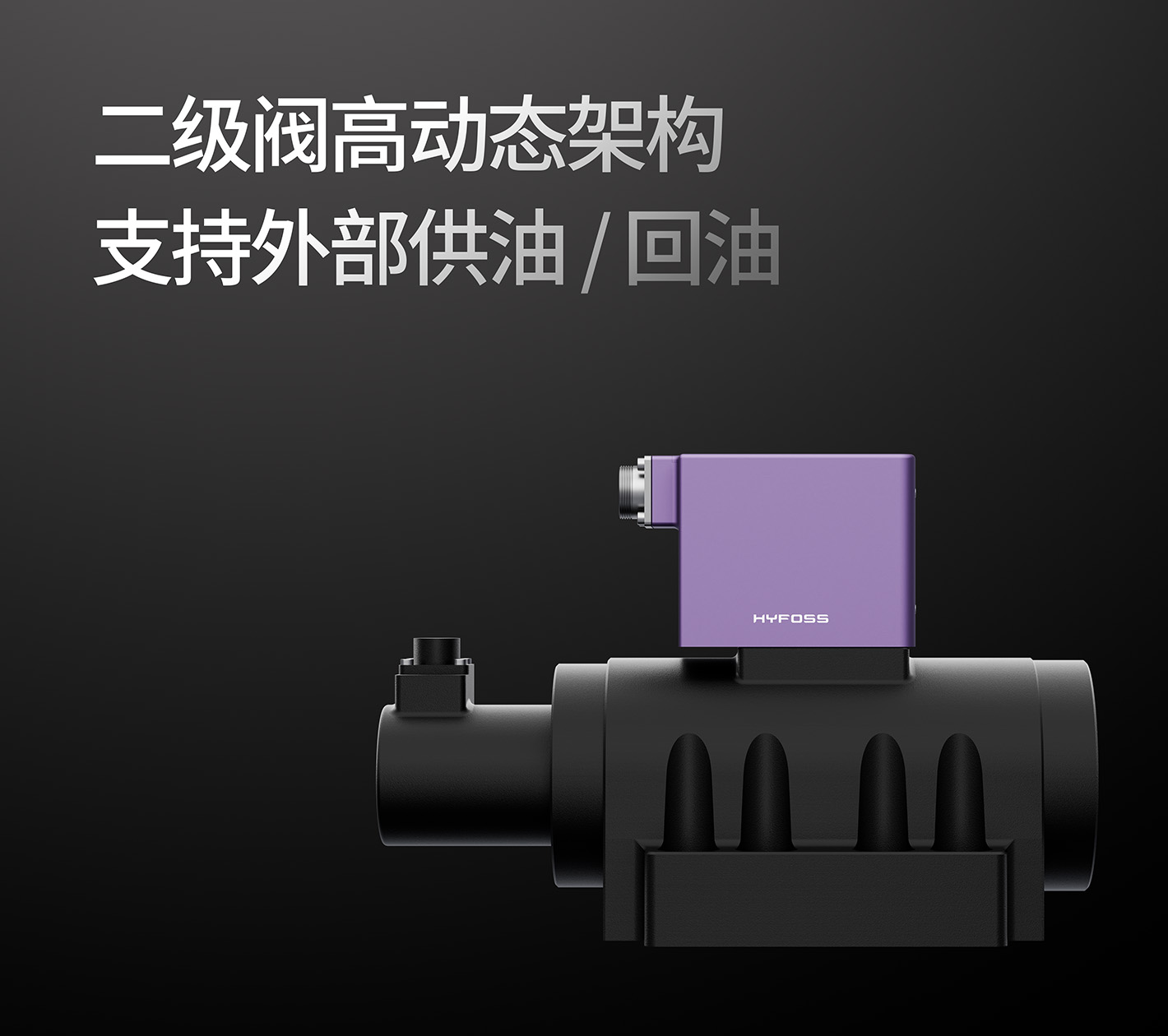

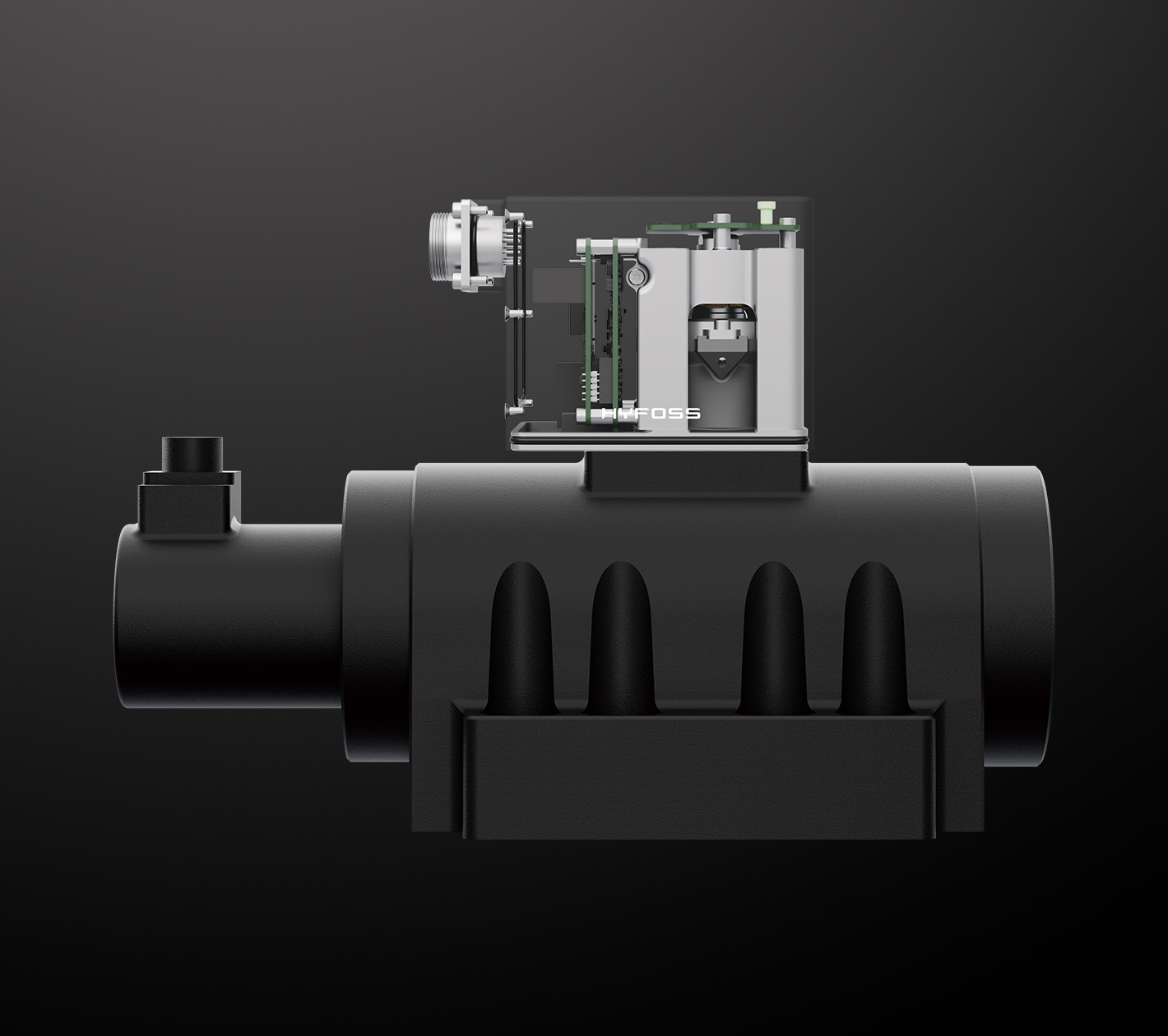

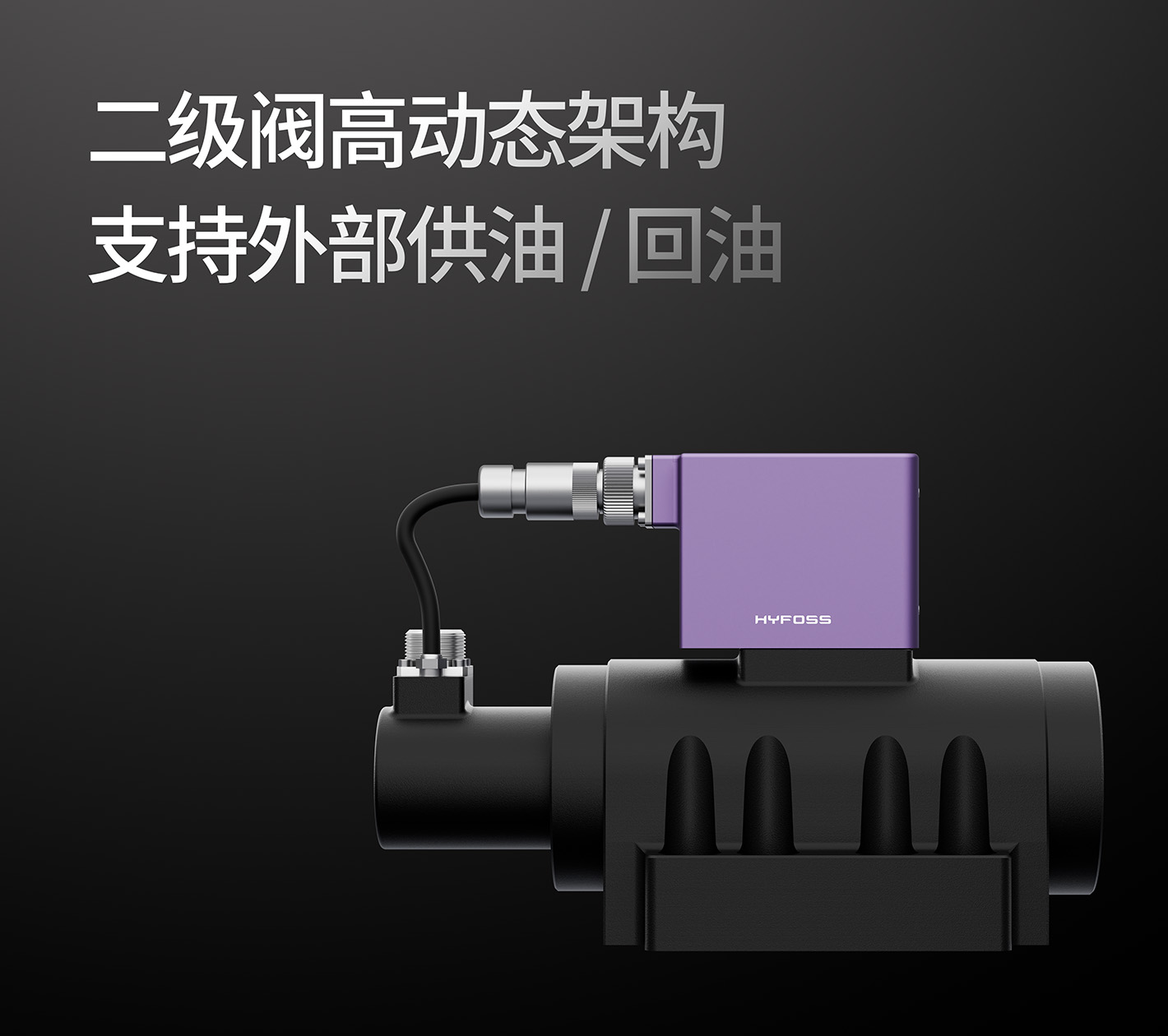

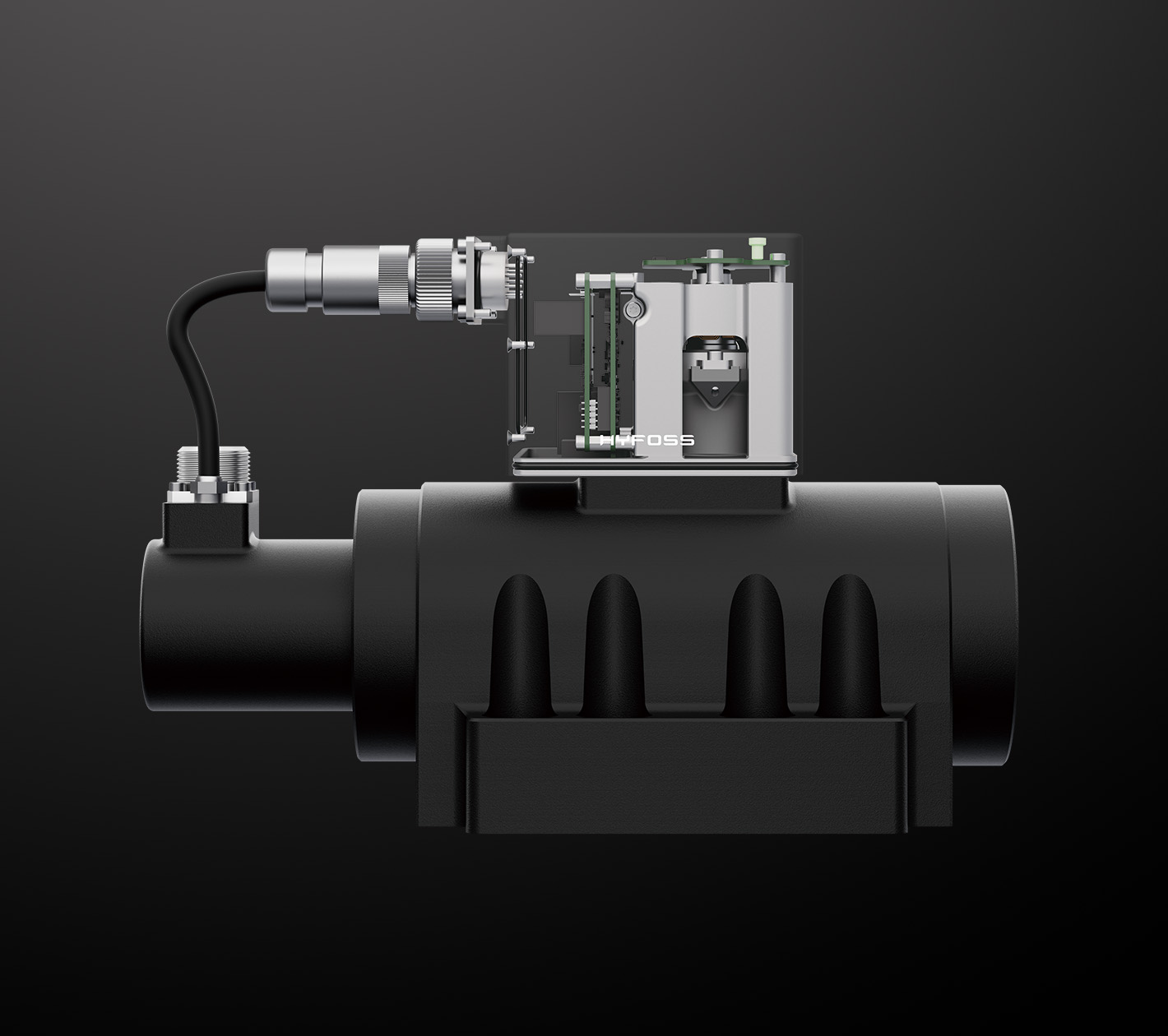

二级阀高动态架构

以 HF 602 为先导级，二级结构兼顾高响应与高稳定性，控制精度、动态性能对标国际高端同类产品。产品配备 X、Y 专用油口，支持外部供油 / 回油，提升系统适配性、散热能力与长期运行可靠性。

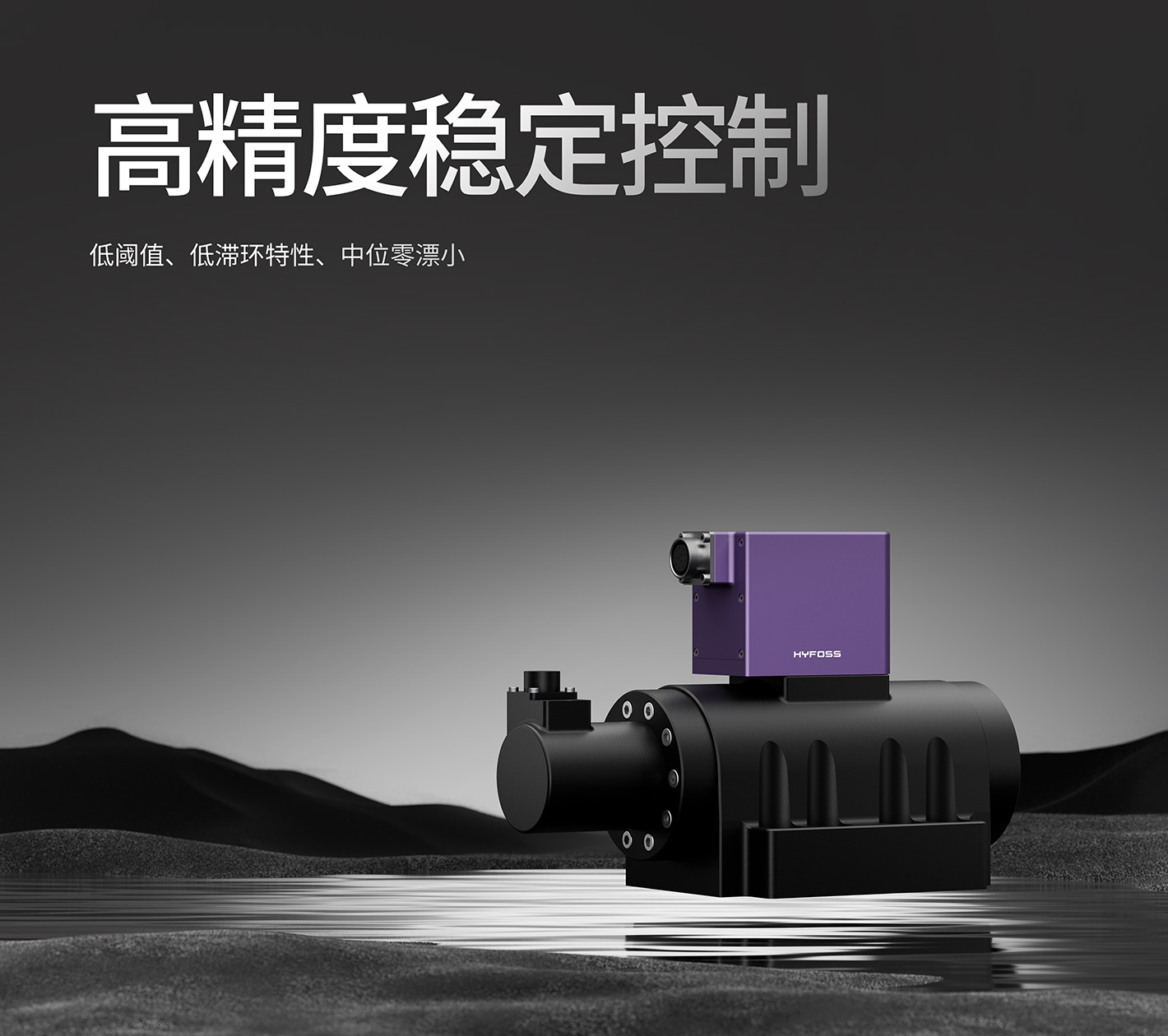

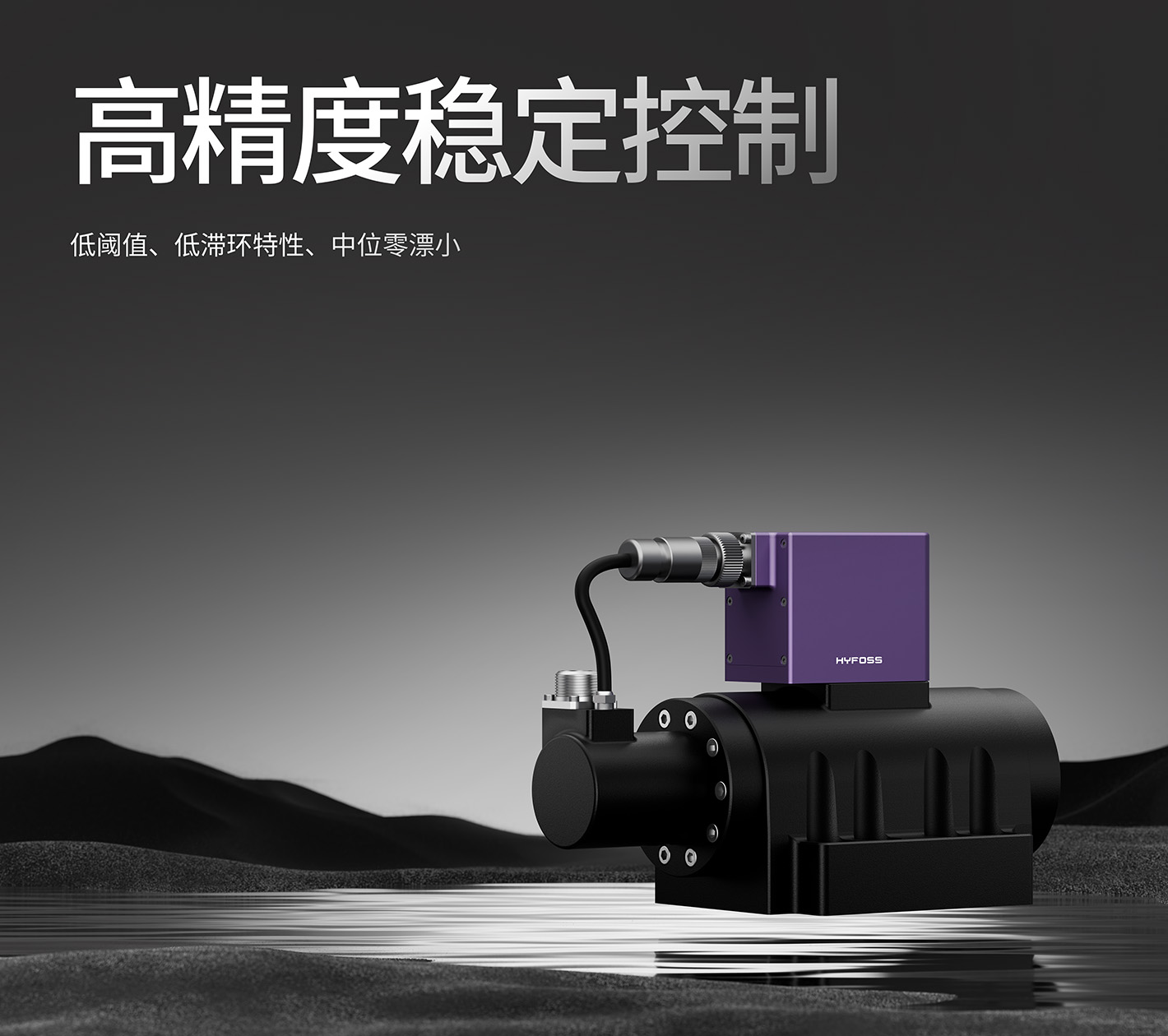

高精度稳定控制

具备低阈值、低滞环特性、中位零漂小等特点，适配高精度位置、速度、压力伺服控制系统。

在超大流量输出与高动态响应能力的支撑下，HF X10 适用于对流量规模和响应速度要求严苛的多类工业应用场景。

更多信息请咨询产品专家

冶金装备
汽车测试
工业设备
液压试验台
大功率伺服控制
高端制造

产品款型对比

星际蓝

B 基础款

￥999999.00起

点击购买
灵动紫

S 标准款

￥999999.00起

点击购买
晨曦红

P 专业款

￥999999.00起

点击购买
曜石黑

M 定制款

￥999999.00起

点击购买

```
< 17 kg
```
```
产品重量
```
```
< 17 kg
```
```
产品重量
```
```
< 17 kg
```
```
产品重量
```
```
< 17 kg
```
```
产品重量
```

```
阀体材质
钢
```
```
阀体材质
钢
```
```
阀体材质
钢
```
```
阀体材质
钢
其他需求
```

最大运行压力
（P、A、B 油口）
350 bar（5,000 psi）

最大运行压力
（P、A、B 油口）
350 bar（5,000 psi）

最大运行压力
（P、A、B 油口）
350 bar（5,000 psi）

最大运行压力
（P、A、B 油口）
350 bar（5,000 psi）
更高需求

```
滞环
< 2.0%
```
```
滞环
< 1.5%
```
```
滞环
< 1.5%
```
```
滞环
< 1.0%
更高需求
```

内漏
（ΔP=70 bar）
不同额定流量：
400 L/min (105.7 gpm)
630 L/min 166.4 gpm)
800 L/min (211.4 gpm)
1000 L/min (264.2 gpm)

对应最大内漏：
10 L/min (2.6 gpm)
14 L/min (3.7 gpm)
14 L/min (3.7 gpm)
14 L/min (3.7 gpm)

内漏
（ΔP=70 bar）
不同额定流量：
400 L/min (105.7 gpm)
630 L/min 166.4 gpm)
800 L/min (211.4 gpm)
1000 L/min (264.2 gpm)

对应最大内漏：
10 L/min (2.6 gpm)
14 L/min (3.7 gpm)
14 L/min (3.7 gpm)
14 L/min (3.7 gpm)

内漏
（ΔP=70 bar）
不同额定流量：
400 L/min (105.7 gpm)
630 L/min 166.4 gpm)
800 L/min (211.4 gpm)
1000 L/min (264.2 gpm)

对应最大内漏：
10 L/min (2.6 gpm)
14 L/min (3.7 gpm)
14 L/min (3.7 gpm)
14 L/min (3.7 gpm)

内漏
（ΔP=70 bar）
不同额定流量：
400 L/min (105.7 gpm)
630 L/min 166.4 gpm)
800 L/min (211.4 gpm)
1000 L/min (264.2 gpm)

对应最大内漏：
10 L/min (2.6 gpm)
14 L/min (3.7 gpm)
14 L/min (3.7 gpm)
14 L/min (3.7 gpm)

频率响应
（±25% 信号） 90°
> 80 Hz

频率响应
（±25% 信号） 90°
> 120 Hz

频率响应
（±25% 信号） 90°
> 120 Hz

频率响应
（±25% 信号） 90°
> 150 Hz
更高需求

工作温度范围^b
（ISO 6771:2007 07 型（I 型））
-55 ℃ ~ +71 ℃（-65 ℉ ~ +160 ℉）

工作温度范围^b
（ISO 6771:2007 07 型（I 型））
-55 ℃ ~ +71 ℃（-65 ℉ ~ +160 ℉）

工作温度范围^b
（ISO 6771:2007 07 型（I 型））
-55 ℃ ~ +71 ℃（-65 ℉ ~ +160 ℉）

工作温度范围^b
（ISO 6771:2007 07 型（I 型））
-55 ℃ ~ +71 ℃（-65 ℉ ~ +160 ℉）

工作温度范围^b
（ISO 6771:2007 13 型（II 型））
—

工作温度范围^b
（ISO 6771:2007 13 型（II 型））
—

工作温度范围^b
（ISO 6771:2007 13 型（II 型））
—

工作温度范围^b
（ISO 6771:2007 13 型（II 型））
-55 ℃ ~ +135 ℃（-65 ℉ ~ +275 ℉）

```
抗振性^c
10 g
```
```
抗振性^c
30 g
```
```
抗振性^c
30 g
```
```
抗振性^c
30 g
```

```
抗冲击性^c
15 g
```
```
抗冲击性^c
50 g
```
```
抗冲击性^c
50 g
```
```
抗冲击性^c
50 g
```

*本页面中“—”所表达的意思为“无”，“○”所表达的意思为“有”。

1. 重量基于高强度钢阀体配置，其他材质重量略有差异，详见产品参数。
2. 在±25% 信号，90°相位下测得值。如有更高需求，可定制。
3. 如有更高需求，可定制。

b 产品可在-55℃（-67 ℉ ）温度条件下贮存，贮存后升温至-30℃可满足启动功能，其运行性能与油液种类相关。
c g 为重力加速度，取 10 m/s²。
